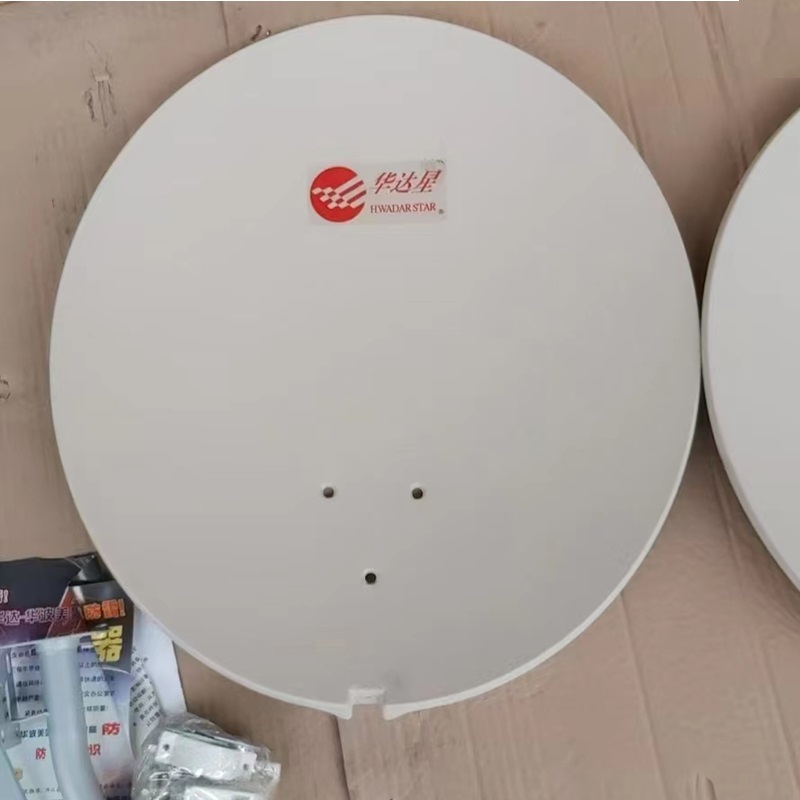

华达45CM米天线主要特点:
SMC反射面采用模压成型、精度高、一致性好,不变形;低密度、高比重,强如钢、轻如铝,抗压性能是铝的12倍;反射面多片组合,互换性好;抗腐蚀、抗老化、寿命长达15-20年;特殊设计的馈源与反射面完美匹配,使收发达到最高效率;电动极坐标跟踪结构,可满足全轨道卫星覆盖;安装调节简单易行。反射面桔皮表面设计,防雨衰,减少对高频头的损坏。
华达45CM米天线电气特性
工作频率(ku-Band)10.75-12.95GHZ
中心频率增益:ku-Band :41.7dB
3dB波宽:ku-Band :1.4°
第一旁瓣:-23dB
极化隔离度:>30dB
电压驻波比:<1.2:1
噪声温度:43°K
馈源接品:ku-Band WR75
华达45厘米天线机械特性:

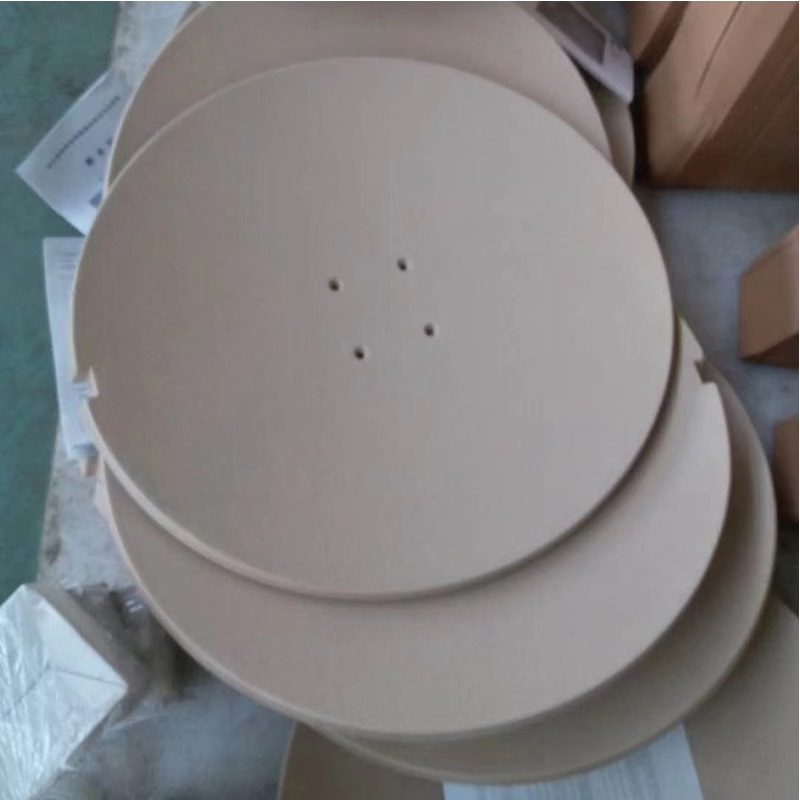

反射面材料:单片玻纤增强型不饱和聚酯片状模塑料(SMC)
天线型式:偏馈
偏馈角度:22.3°
馈源安装形式:单臂支撑/三杆支撑
仰角调整范围:0~90度可持续细调
方位角调整范围0~360度连续可调
运输规格:40KG
华达45厘米天线环境适应性:
风负荷:
正常工作:20mps
保全:45mps
适应温度
正常工作:-40~60℃
保全:-45~70℃
华达45厘米天线适用于潮湿,含盐度大,有污染的气候环境
